Gebruikt u de juiste stroomonderbreker voor uw toepassing?

Inhoudsopgave

1. Wat is een stroomonderbreker: hoe het werkt, waarom het ertoe doet, wat u moet weten

2. Hoe luchtbelastingschakelaars verschillen en waarom ze ertoe doen

3. Hoe lastbrekende schakelaars werken, waarom ze worden gebruikt, wat de verschillen in specificaties zijn

4. Productparameters en specificaties voor ons assortiment stroomonderbrekers + veelgestelde vragen

Wat is een stroomonderbreker: hoe het werkt, waarom het ertoe doet, wat u moet weten

Hoe werkt een stroomonderbreker?

A stroomonderbrekeris een elektromechanisch (of elektronisch) schakelapparaat dat de stroom van elektrische stroom onderbreekt wanneer een fout (zoals overstroom, overbelasting of kortsluiting) wordt gedetecteerd. Intern combineren veel onderbrekers een bimetaalstrip (voor thermische overbelastingsbeveiliging) en een elektromagneet (voor onmiddellijke kortsluitingsonderbreking). Wanneer het uitschakelmechanisme van de onderbreker wordt geactiveerd, scheiden de contacten, de gevormde boog wordt gedoofd door de boogdovende medium of mechanisme, en de stroom wordt gestopt.

Waarom is een stroomonderbreker van cruciaal belang?

• Het beschermt bedrading, apparatuur en mensen door potentieel gevaarlijke overstroomstromen te onderbreken voordat schade, brand of uitval van apparatuur optreedt.

• In tegenstelling tot een eenmalige zekering kan de onderbreker worden gereset en hergebruikt, waardoor het onderhoud en de betrouwbaarheid van het systeem worden verbeterd.

• In moderne stroomdistributiesystemen dient de onderbreker ook als selectieve bescherming, waardoor coördinatie van meerdere circuits mogelijk wordt, waardoor onnodige uitval wordt voorkomen.

Wat zijn de belangrijkste technische kenmerken die u moet evalueren?

Hier is een samenvattende lijst van de belangrijkste parameters:

Deze komen overeen met de brancherichtlijnen: de fabrikant Eaton beschrijft bijvoorbeeld de vijf belangrijkste onderdelen van onderbrekers (frame, bedieningsmechanisme, contacten, vlamboogblusser, uitschakeleenheid) en legt uit hoe deze onderdelen de prestaties bepalen.

Korte veelgestelde vragen (veelgestelde vragen)

Vraag: Wat is het verschil tussen een zekering en een stroomonderbreker?
A: Een zekering is een eenmalig apparaat dat smelt en moet worden vervangen na een overstroomgebeurtenis, terwijl een stroomonderbreker na uitschakeling kan worden gereset en vaak extra beveiligingsfuncties bevat, zoals aardlek- of vlamboogbeveiliging.
Vraag: Waarom blijft mijn onderbreker struikelen?
A: Regelmatig trippen duidt erop dat het circuit overbelast is (te veel apparaten trekken stroom), dat er kortsluiting of een aardfout is, of dat de onderbreker mogelijk defect/verouderd is. De juiste maatvoering en bedrading zijn essentieel.
Vraag: Kan ik een stroomonderbreker door elk merk vervangen?
EEN: Niet altijd. De onderbreker moet voldoen aan compatibele specificaties (spanning, stroom, uitschakelvermogen) en voldoen aan de vereisten van het paneel en de lokale elektrische codes. Het gebruik van een incompatibel merk of onjuiste specificaties kan de garantie ongeldig maken of de veiligheid in gevaar brengen.

Hoe luchtbelastingschakelaars verschillen en waarom ze ertoe doen

Hoe werkt een luchtlastschakelaar?

EenScheidingsschakelaar voor binnenis een type schakelapparaat dat gebruikt wordt als boogdovend medium bij het maken of verbreken van een circuit onder belasting. Het is in staathet maken en breken van belastingsstromen(hoewel niet noodzakelijkerwijs hoge foutstromen) op een veiligere manier dan een standaard isolator.
Contacten scheiden, er kan zich een boog vormen in de luchtspleet en speciale ontwerpkenmerken (booghoorns, luchtstroom, contactgeometrie) worden gebruikt om de boog uit te rekken, af te koelen en te doven.

Waarom is de binnenscheidingsschakelaar nuttig in systemen?

• Het maakt het mogelijklive schakelenvan belastingscircuits (d.w.z. circuits die bekrachtigd zijn en stroom voeren) zonder dat de volledige onderbrekingsplicht van een zware stroomonderbreker nodig is, waardoor een goedkoper alternatief wordt geboden voor bepaalde toepassingen.

• Het wordt vaak gebruikt voor feeders, transformatorisolatie en distributiepanelen waar volledige onderbrekerbeveiliging misschien niet nodig is, maar veilig schakelen van cruciaal belang is.

• Het eenvoudigere ontwerp betekent vaak lagere kosten, minder onderhoud en eenvoudiger installatie vergeleken met stroomonderbrekers met hoge capaciteit.

Waar moet u op letten als u er een selecteert?

• Nominale spanning en stroom voor belastingschakeling

• Of het er nu voor is ontworpenlive belasting maken/breken(lastscheidingsschakelaar) in plaats van alleen isolatie onder nulstroom

• Het boogdovende ontwerp (lucht versus andere media) en het verwachte onderhoud

• Hoe het communiceert met beveiligingsapparaten (is er bijvoorbeeld stroomafwaarts nog een foutstroomonderbrekend apparaat vereist?)

Hoe lastbrekende schakelaars werken, waarom ze worden gebruikt, wat de verschillen in specificaties zijn

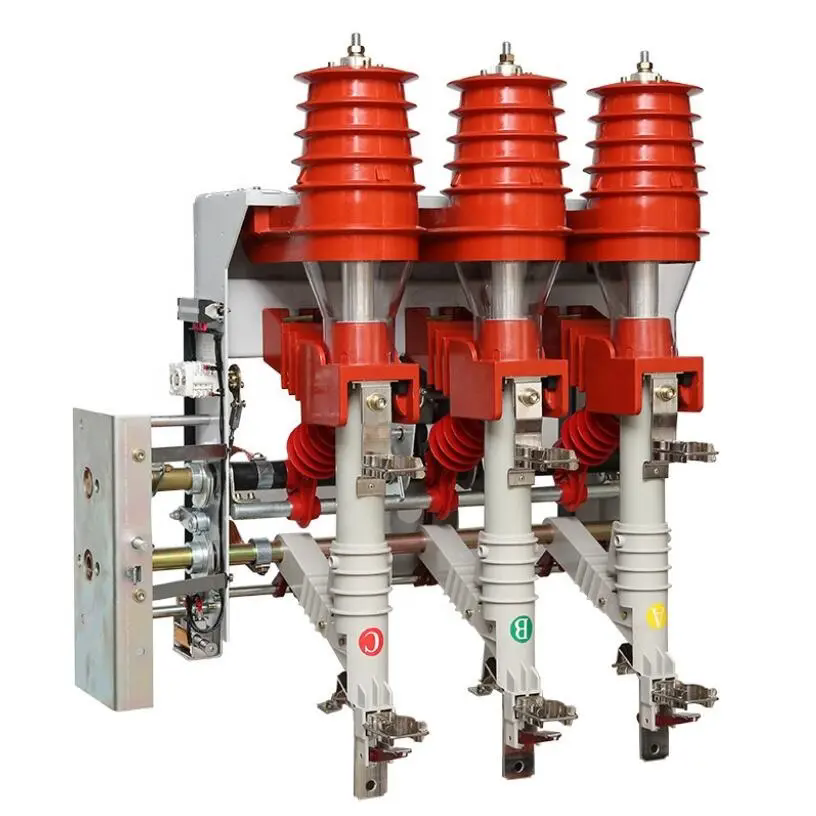

Hoe werkt een lastscheidingsschakelaar?

Een lastscheidingsschakelaar (LBS) is ontworpen om circuits onder belasting (dat wil zeggen dat er stroom vloeit) veilig te maken en te verbreken en om het circuit te isoleren voor onderhoud. Het maakt gebruik van mechanismen (veerbelaste contacten, boogdovende kamers, gas-/vacuümmedia) om de boog te beheren bij het openen van een stroomvoerend circuit.
Bij het openen onder belasting moet het apparaat de boog controleren totdat de stroom naar nul daalt, of de boogenergie veilig omleiden. Sommige LBS-apparaten zijn gebouwd om foutstromen te geleiden gedurende de korte tijd die nodig is totdat een zekering of onderbreker in werking treedt.

Waarom kiezen voor een lastscheidingsschakelaar versus een standaardbreker?

• Het kan kosteneffectief schakelen bieden waar volledige bescherming niet vereist is (bijvoorbeeld in systemen waarbij een stroomonderbreker stroomopwaarts de foutonderbreking afhandelt).

• Het maakt het veilig schakelen van stroomvoerende circuits mogelijk (voor onderhoud, belastingoverdracht) zonder volledige onderbreking van het hele systeem.

• De eenvoudigere structuur kan de voetafdruk verkleinen, het onderhoud verminderen en het installatiegemak vergroten in bepaalde middenspanningsdistributieomgevingen.

• Het ondersteunt systeemflexibiliteit: schakelen tussen feeders, verwerken van transformatorverbindingen en herconfiguratie van distributienetwerken.

Wat zijn de belangrijkste specificatieverschillen?

In tegenstelling tot volledige stroomonderbrekers,lastbrekende schakelaarskan hebbenlagere foutbrekende capaciteit, maar goed draagvermogen en maken/breken onder belasting.

• Nominale spanning en stroom (voor normaal bedrijf)

• Belasting maak/breek huidige beoordeling

• Onderbrekingsmogelijkheid van kleine inductieve/capacitieve stromen

• Of het nu geschikt is voor foutstroomonderbreking of alleen stroomafwaartse bescherming, dekt foutstromen

• Mechanisch uithoudingsvermogen, vlamboogdovend medium, mogelijkheid tot bediening op afstand

Hier is een vergelijkingstabel voor een duidelijk begrip:

Productparameters en specificaties voor ons assortiment stroomonderbrekers + veelgestelde vragen

Productspecificatie voorbeeld

Hieronder vindt u een gedetailleerde specificatietabel voor ons standaard productaanbod voor stroomonderbrekers onder dit merkSyhf. Deze parameters kunnen worden aangepast aan de eisen van de klant.

Belangrijkste kenmerken van onze productlijn:

• Hoog breekvermogen, voldoet aan de IEC/IEEE-normen.

• Robuust boogdovende kamerontwerp voor een lange levensduur.

• Modulaire trip-units die monitoring en coördinatie op afstand mogelijk maken.

• Duidelijke statusindicatie (AAN/UIT/GEBRUIK) en afsluitbare handgrepen voor de veiligheid.

• Ontworpen voor eenvoudige integratie in schakelsystemen of retrofit in bestaande panelen.

Meer algemene vragen en antwoorden

Vraag: Hoe kies ik tussen een lastscheidingsschakelaar en een volledige stroomonderbreker?
A: Als uw systeem regelmatig schakelen onder belasting vereist (bijvoorbeeld feeders, transformatorisolatie of herconfiguratie van het netwerk), kan een lastonderbrekende schakelaar (LBS) geschikt zijn, omdat deze in een kosteneffectief formaat maken/verbreken onder stroom ondersteunt. Als uw toepassing echter hoge foutstromen moet onderbreken en volledige bescherming moet bieden (kortsluiting, overbelasting, boogfout, enz.), is een stroomonderbreker met volledige foutonderbrekingsclassificatie noodzakelijk.

Vraag: Kan ik een stroomonderbreker van de ene fabrikant gebruiken in een paneel van een andere fabrikant?
A: In veel gevallen kan een fysieke mechanische aanpassing mogelijk zijn, maar de veiligheid, coördinatie, garantie en naleving van de code moeten worden geverifieerd. De onderbreker moet voldoen aan de railconfiguratie, het connectortype, de framewaarde en de onderbrekende waarde van het paneel. Het gebruik van een niet-overeenkomend merk kan de paneelcertificering ongeldig maken of tot suboptimale bescherming leiden.

Vraag: Welk routineonderhoud heeft een stroomonderbreker nodig?
A: Hoewel stroomonderbrekers zijn ontworpen voor reset en hergebruik, is periodieke inspectie essentieel: controleer op visuele tekenen van slijtage (contacterosie, oververhitting, verkleuring), test de mechanische werking van het mechanisme, controleer de instellingen en functionaliteit van de uitschakeleenheid, zorg ervoor dat de verbindingen goed vastzitten en dat er geen corrosie is. Regelmatig onderhoud garandeert de betrouwbaarheid en verlengt de levensduur.

Ter afsluiting, omSyhfwij leveren een volledig assortiment circuitbeveiligingsoplossingen – van standaard stroomonderbrekers tot lastonderbrekers en opties voor luchtbelastingsschakelaars – ontworpen om te voldoen aan de veranderende eisen van moderne distributiesystemen, industriële installaties en hernieuwbare installaties. Onze expertise zorgt ervoor dat u het juiste apparaat selecteert: de juiste spanningsklasse, stroomsterkte, uitschakelvermogen en mechanisme voor uw toepassing. Voor advies, maatwerkoplossingen en offertes —Neem contact met ons opom ervoor te zorgen dat uw systemen worden beschermd door de meest geschikte apparatuur.
