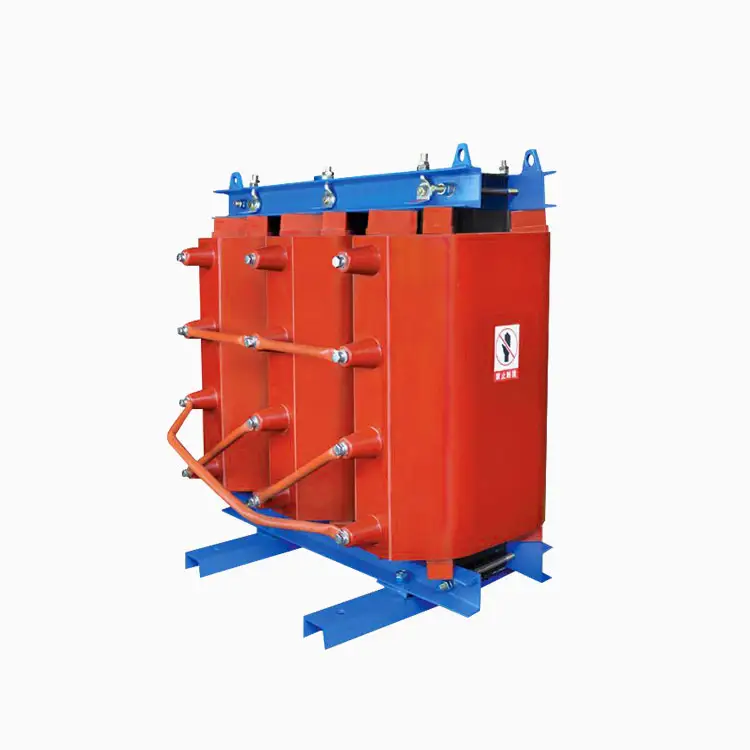

Amorfe legering Droogtype Distributietransformator

SYHF Hoogwaardige amorfe legering Droogtype Distributietransformator De dikte van de gebruikte amorfe legeringsstrook is klein, en de weerstand is ongeveer drie keer die van koud gerolde siliciumstaalplaat. Daarom heeft de ijzeren kern gemaakt van amorfe legering veel kleinere wervelstroomverlies dan die van koud gerolde siliciumstaalplaat. Het hysteresisverlies van de legering is veel minder dan dat van de koude opgerolde siliciumstaalplaat. Het kernverlies is erg laag, ongeveer 75% lager dan het verlies van de traditionele siliciumstalen kerntransformator. Het is een redelijke energiebesparende transformator met weinig verlies. Bovendien is de dwang van amorfe legering veel minder dan 4A/m, wat ongeveer 1/7 is van die van koud gerolde siliciumstaalplaat. Het hysteresislusgebied van amorfe legering is veel kleiner dan dat van koud gerolde stalen plaat, die tot amorfe staat behoort. Vanwege het laagverlies heeft amorfe legeringstransformator minder verwarming, lage temperatuurstijging en stabiele werkingsprestaties.

Amorfe legering Droogtype Distributietransformator gebruikt amorfe legering met uitstekende magnetische geleidbaarheid als het kernmateriaal van transformator en kan uiteindelijk een zeer lage verlieswaarde verkrijgen. Maar het heeft veel kenmerken, die moeten worden gegarandeerd en overwogen in het ontwerp en de productie. Het hoofdlichaam weerspiegelt de volgende aspecten:

(1) De hardheid van amorfe legeringsmateriaal is zeer hoog en het is moeilijk om met conventioneel gereedschap te afscheuren, dus het moet worden overwogen om de hoeveelheid afschuiving in het ontwerp te verminderen.

(2) De dikte van enkele amorfe legeringsplaat is erg dun en het materiaaloppervlak is niet erg vlak, dus de kernvulfactor is laag.

(3) Amorfe legeringen zijn erg gevoelig voor mechanische stress. In het structurele ontwerp moet het traditionele ontwerpschema met ijzeren kern als het belangrijkste structuurlid van de belasting worden vermeden.

(4) Om uitstekende lage verlieskenmerken te verkrijgen, moeten ijzeren chips van amorfe legering worden gegloeid.

(5) In termen van elektrische prestaties. Om de afschuifhoeveelheid ijzeren chip te verminderen, bestaat de ijzeren kern van het hele product uit vier afzonderlijke ijzeren kernframes parallel en elke fase wikkeling wordt ingesteld op twee frames met onafhankelijk magnetisch circuit. Naast de fundamentele magnetische flux is er ook een derde harmonische magnetische flux in elk frame. De derde harmonische magnetische flux in twee wondijzeren kernframes in een wikkeling is precies tegenovergestelde in fase en gelijk in waarde. Daarom is de som van de derde harmonische magnetische fluxvectoren in elke groep wikkelingen nul. Als de primaire zijde D-verbonden zijde is, heeft het circuit met de derde harmonische stroom niet de derde harmonische spanningscomponent op de geïnduceerde spanningsgolfvorm aan de secundaire zijde.
