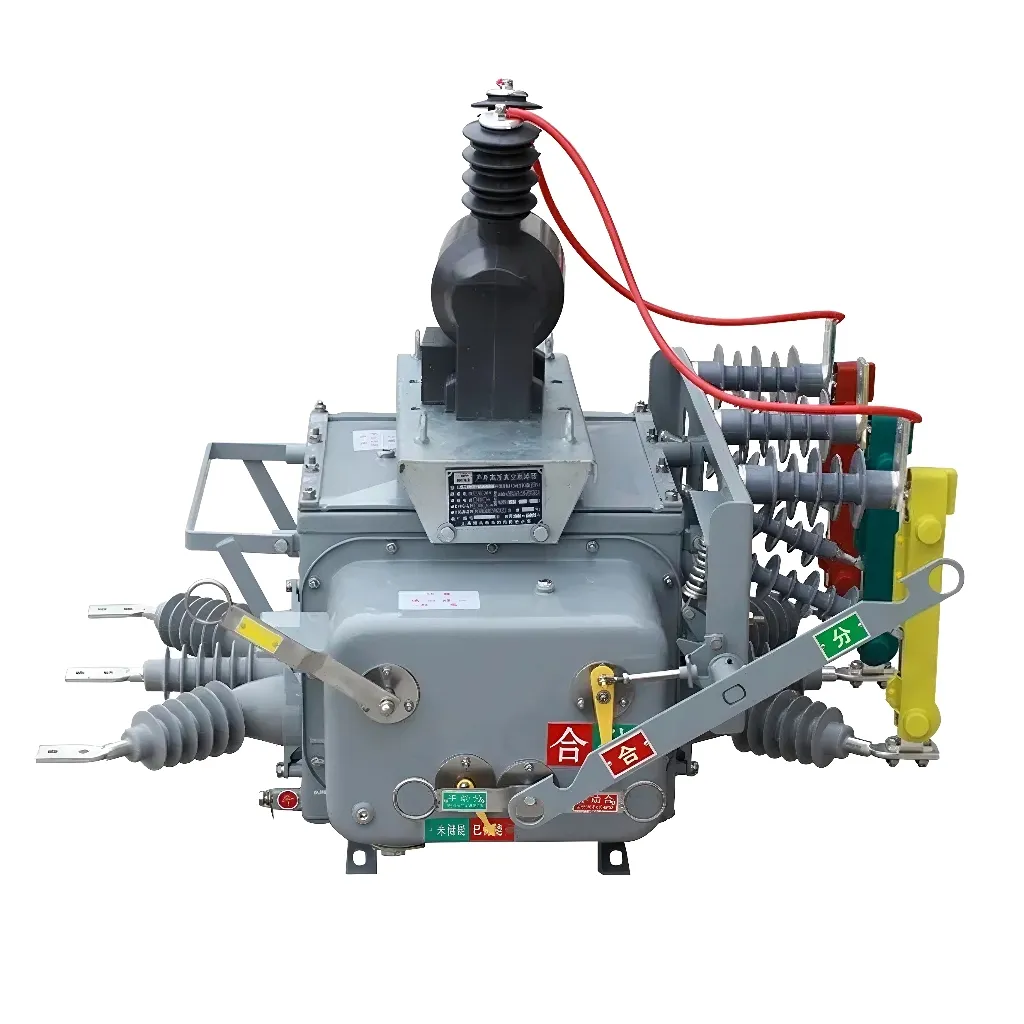

Vacuümstroomonderbreker VCB in onderstation

Tijdens de slotbewerking wordt de SYHF -duurzame vacuümstroomonderbreker VCB in onderstation aangedreven door de energie die is opgeslagen in het veermechanisme. Het energieopslagmechanisme kan worden aangedreven door een externe voeding of handmatig door de energieopslaggreep. Nadat de energieopslag is voltooid, toont de energieopslagindicator "energieopslag". Tegelijkertijd verbreken de energieopslagschakelaar de voeding van de energieopslagmotor, waardoor de stroomonderbreker in de gesloten toestand blijft. Tijdens de slotbewerking kan de stroomonderbreker worden gesloten, of de knop "Sluiten" handmatig wordt ingedrukt of de slotmagneetspiraal wordt geactiveerd door externe werking. Nadat de slotbewerking is voltooid, worden de energieopslagindicator en de energieopslagschakelaar gereset en wordt het motorvermogen hersteld. Dan wordt de motor opnieuw geassureerd. De slotindicator toont "gesloten" en de schakelposities van de hulpschakelaarcontact. In de openingsbewerking kan de stroomonderbreker worden geopend door handmatig op de knop "Openen" te drukken of door de afsluitende solenoïde spoel op afstand te activeren. Nadat de openingsbewerking is voltooid, toont de openingsindicator "Open" en de positie van de Auxiliary Switch Contacts wijzigingen. Tegelijkertijd neemt de teller tijdens de openingsbewerking met één toe en kan het overeenkomstige aantal worden waargenomen via het paneelobservatieverslagen.

Wat is een vacuümstroomonderbreker?

Vacuümstroomonderbrekers worden meestal in professionele termen VCB's genoemd. Vacuümstroomonderbrekers zijn een ongewoon type stroomonderbreker. In dit type stroomonderbreker wordt de boog gedoofd door een vacuümmedium. Vacuümstroomonderbrekers worden veel gebruikt omdat hun diëlektrische sterkte aanzienlijk beter is dan enig ander medium. In vergelijking met andere diëlektrische media is vacuüm het beste medium voor het blussen van bogen.

Omdat uit vacuümstroomonderbrekers worden gebruikt om verbonden apparatuur te schakelen en te beschermen, moet hun bedrijfssnelheid bijzonder snel zijn om er zeker van te zijn dat de stroomonderbreker snel kan struikelen in het geval van een fout om te voorkomen dat de foutstroom de apparatuur beschadigt. Dit type stroomonderbreker is dus vereist op zowel toegangslijnen voor raster als interconnectielijnen.
